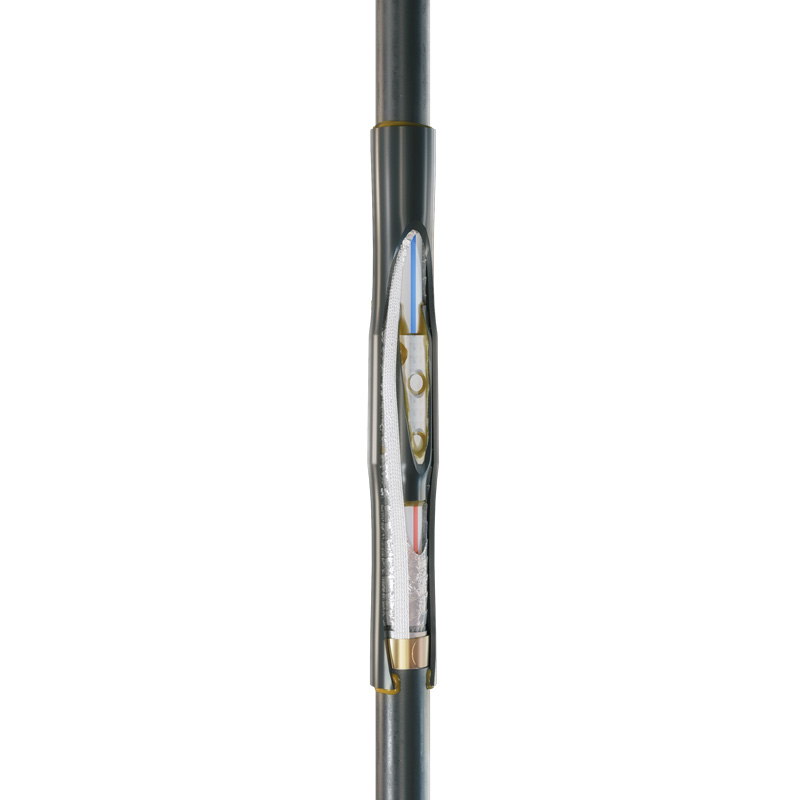

Соединительные кабельные муфты 1ПCТ(б)-1 нг-LS

тип: 1ПCТ(б)-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для одножильного кабеля
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой

Предназначены для герметичного соединения кабелей и проводов:

с броней
с пластмассовой изоляцией (ПВХ/СПЭ)
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
Комплект состоит из болтового соединителя с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем
Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодным условиям
При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
Рекомендованы для оснащения ремонтно-аварийных служб

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 1ПСТ-1 нг-LS и 1ПСТ(б)-1 нг-LS

Сертификация

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
74219	1ПСТ(б)-1-10/25(Б) нг-LS	1	шт	2 459.53
74220	1ПСТ(б)-1-25/50(Б) нг-LS	1	шт	3 189.59
74221	1ПСТ(б)-1-70/120(Б) нг-LS	1	шт	3 324.26
74222	1ПСТ(б)-1-150/240(Б) нг-LS	1	шт	3 967.49
74223	1ПСТ(б)-1-300/400(Б) нг-LS	1	шт	5 880.66

Всего позиций: 5

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
74219	1ПСТ(б)-1-10/25(Б) нг-LS	Соединительная	термоусаживаемая	1	10/16/25	1	Пластмассовая	Внутренняя и наружная	с броней
74220	1ПСТ(б)-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	1	Пластмассовая	Внутренняя и наружная	с броней
74221	1ПСТ(б)-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	1	Пластмассовая	Внутренняя и наружная	с броней
74222	1ПСТ(б)-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	1	Пластмассовая	Внутренняя и наружная	с броней
74223	1ПСТ(б)-1-300/400(Б) нг-LS	Соединительная	термоусаживаемая	1	300/400	1	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 5

SKU	товарные позиции
74219	1ПСТ(б)-1-10/25(Б) нг-LS
74220	1ПСТ(б)-1-25/50(Б) нг-LS
74221	1ПСТ(б)-1-70/120(Б) нг-LS
74222	1ПСТ(б)-1-150/240(Б) нг-LS
74223	1ПСТ(б)-1-300/400(Б) нг-LS

Всего позиций: 5

SKU	товарные позиции	.stp
74219	1ПСТ(б)-1-10/25(Б) нг-LS
74220	1ПСТ(б)-1-25/50(Б) нг-LS
74221	1ПСТ(б)-1-70/120(Б) нг-LS
74222	1ПСТ(б)-1-150/240(Б) нг-LS
74223	1ПСТ(б)-1-300/400(Б) нг-LS

Всего позиций: 5

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
